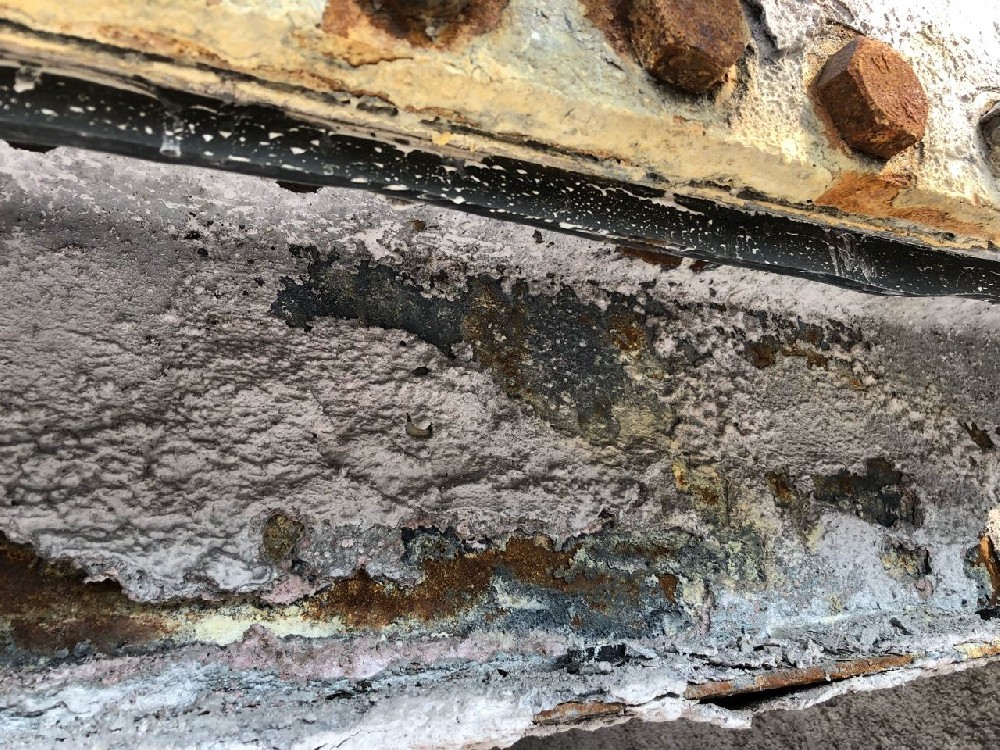

混凝土防腐砂漿是什么？

        一、產(chǎn)品介紹：

　　使用混凝土防腐砂漿可以使混凝土具有抗鹽類離子侵蝕、抗凍融循環(huán)破壞及高抗?jié)B透等良好性能。特別適用對混凝土建筑物既要求防腐又要求抗?jié)B的工程。摻入該產(chǎn)品還可以使混凝土收縮值減小，便于大體積混凝土施工?；炷练栏瘎?yīng)用簡便，并不需要特殊施工工藝。同時這種防腐方法還綜合利用了工業(yè)廢料—粉煤灰，具有****的意義。

　　二、　適用范圍及摻量：

　　1、適用于沿海、海港、鹽田、鹽漬土、含硫化物或石膏地層等自然地區(qū)的道路、隧道、橋梁等工業(yè)、民用基礎(chǔ)設(shè)施建筑;排污系統(tǒng)中的涵洞、管道;地下管網(wǎng)等化工污染地區(qū)。凡此類地區(qū)中所含有硫酸鹽濃度在300-15000mg/L范圍內(nèi)均可采用該劑，在10000-15000mg/L范圍內(nèi)采用該劑，其抗硫酸鹽侵蝕性能抗硫酸鹽水泥。

　　2、產(chǎn)品的摻量根據(jù)對要求的不同分為膠凝材料的4-6%和8%。

　　3、 水泥應(yīng)滿足國家GB175的要求。宜用水泥中Ca3ALO3含量不小于6%的32.5以上的硅酸鹽類水泥。

　　4、建議在設(shè)計混凝土配合比時應(yīng)摻入20%的粉煤灰、磨細(xì)礦粉。

　　三、施工方法：

　　1、粉劑產(chǎn)品直接加入與水泥拌和60-90秒，再加砂、石拌勻，加水拌和90-120秒(注：噴射混凝土拌和時間小于90秒)。

　　2、混凝土拌和從攪拌機(jī)卸出至灌注完畢所需時間宜為40-60分鐘(噴射混凝土除外)

　　3、采用強(qiáng)制式機(jī)械拌和、機(jī)械振搗、要求振搗密實(shí)、不漏振、不過振、不冒氣泡、不得用人工振搗。

　　4、混凝土連續(xù)養(yǎng)護(hù)時間不得少于14d，避免在5攝氏度以下施工，可用德昌養(yǎng)護(hù)劑一次性養(yǎng)護(hù)，能混凝土有足夠的水分水化，防止塑性收縮和表層失水裂紋，能提高面層20%以上的早期強(qiáng)度和氣密性能，耐磨性能、耐酸性能。

　　5、使用前宜根據(jù)現(xiàn)場材料性能和質(zhì)量要求，做配合比實(shí)驗(yàn)，選擇比較經(jīng)濟(jì)技術(shù)效果。
