灌漿樹脂

灌漿樹脂是采用自動低壓灌漿技術(shù)修復(fù)混凝土裂縫研制的專業(yè)膠。

自動低壓灌漿技術(shù)是混凝土裂縫灌漿領(lǐng)域包括材料、機具、施工的一項綜合技術(shù)。國際發(fā)展趨勢表明，建筑物維修、改造業(yè)已成為當(dāng)今社會的熱門課題，而混凝土裂縫無處不在，無法避免，建筑物的破壞往往是從裂縫開始，因此，對裂縫的控制和處理至關(guān)重要。

該技術(shù)研制了袖珍式可對混凝土微細(xì)裂縫進行自動壓力灌漿的新型機具和適應(yīng)各種形態(tài)裂縫修復(fù)的灌漿樹脂、配套材料，提供了混凝土缺損維修的聚合物砂漿和界面處理技術(shù)，并對裂縫成因和微細(xì)裂縫注入理論進行了分析，通過大量工程實踐，總結(jié)制定了一套自動壓力灌漿操作細(xì)則和質(zhì)量保證體系，為我國現(xiàn)有建筑物的維修改造提供了有價值的技術(shù)途徑和實施手段。

主要技術(shù)性能指標(biāo)

組份 甲、乙雙組份 耐溫型-5~80℃

壓縮強度(Mpa) >30 混合后密度1.05~1.1

鋼-鋼粘接強度(Mpa) 剪切 ≧10 混合比例(重量比)甲:乙=4:1

拉伸 ≧20 操作時溫度(℃) 5~40

鋼-混凝土粘接強度 C60破壞 可操作時間(20℃)>45min

混合后粘度(25℃Mpa 。s) 150~200 固化時間(20℃，h) 3~7

灌漿器可裝樹脂量50g,有效注入量40g，一次注入不足時可以繼續(xù)補充。

使用方法

工藝流程

裂縫表面處理→預(yù)埋注漿嘴→裂縫封閉→裂縫密封修補→灌縫膠配制→低速灌膠

使用說明

1. 基面處理:用鋼絲刷等工具清除裂縫表面灰塵、浮渣及松散層等。

2. 預(yù)埋注膠底座:埋設(shè)時先在灌漿嘴的底盤上抹一層厚約1mm的環(huán)氧膠泥將灌漿嘴的進漿孔騎縫粘貼在預(yù)定的位置上。

3. 需要封縫的裂縫可用環(huán)氧樹脂膠泥封閉。

4. 配制漿液。按照廠家的推薦比例進行配比試驗，根據(jù)現(xiàn)場的實際情況選擇合適的配比。漿液一次配備的數(shù)量，需以漿液的凝膠時間及進膠速度來確定。

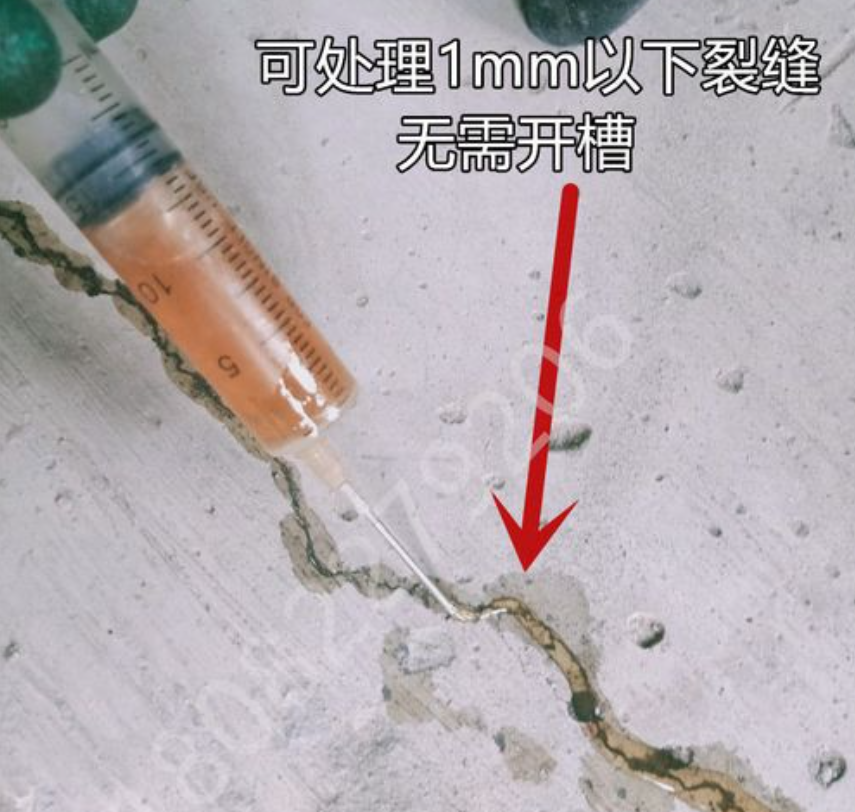

5. 灌漿

6. 待縫內(nèi)漿液達到初凝而不外流時，可拆下注漿嘴，再用環(huán)氧膠泥把灌漿嘴處抹平封口。

7. 灌漿結(jié)束后，應(yīng)檢查補強效果和質(zhì)量，發(fā)現(xiàn)缺陷應(yīng)及時補救，保證工程質(zhì)量。

施工要點

1、 用鋼絲刷漿裂縫及周邊雜物、浮塵都清除干凈。

2、 每間距150mm~300mm預(yù)埋底座一個(再裂縫交叉處，增放一個)。

3、 待下一個底座冒出膠后，繼續(xù)壓3~5秒，方可停壓，再進入下一個工序。

4、 施工時配戴手套、口罩和眼罩，若不慎濺于皮膚或衣服，可立即用清水清洗。

5、 每使用一批量后，用稀釋劑及時清洗注射器。
