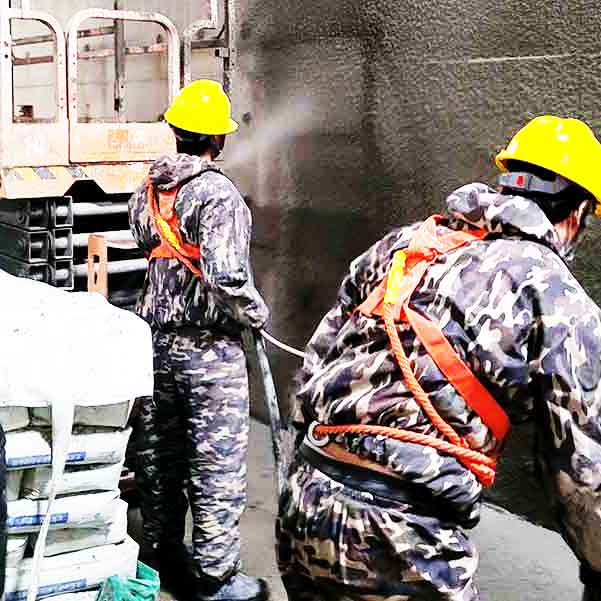

丙乳砂漿與普通砂漿相比，具有極限拉伸率提高1~3倍，抗拉強(qiáng)度提高1.35~1.5倍，抗拉彈模降低，收縮小，抗裂性顯著提高，與混凝土面、老砂漿及鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，抗?jié)B性提高1.5倍，抗氯離子滲透能力提高8倍以上等優(yōu)異性能，使用壽命基本相同，且具有基本**、施工方便、成本低，以及密封作用，能夠達(dá)到防止老混凝土進(jìn)一步碳化，延緩鋼筋銹蝕速度，抵抗剝蝕破壞的目的。

丙乳砂漿與普通砂漿性能指標(biāo)比較表

序號 性 能 普通砂漿 丙乳砂漿 試 驗(yàn) 方 法

1 抗壓強(qiáng)度(MPa) 50 44.2

2 抗拉強(qiáng)度(MPa) 5.5 7.6

3 抗折強(qiáng)度(MPa) 10.7 16.9

4 極限引伸率(1×10-6) 228 558~900

5 抗拉彈性模量(1×104MPa) 2.6 1.65

6 收縮變形(1×10-6) 1271 536

7 與老砂漿粘結(jié)強(qiáng)度(MPa) 1.4 8.0

8 與鋼板粘結(jié)強(qiáng)度(MPa) 0 0.9~1.6

9 滲水高度(mm) 90 35 1.5MPa水壓，恒壓24h

10 磨耗百分率(%) 5.38 3.97 雙圓柱園盤耐磨機(jī)

11 快速碳化深度(mm) 3.6 0.8 20%C02濃度碳化20天

12 鹽水浸后氯離子滲透深度(mm) >20 1.0

13 碳化強(qiáng)度損失 13 14 碳弧燈全氣候老化2160h

14 2天吸水率(%) 12 0.8

15 抗凍性 / >300 快凍循環(huán)

備注:實(shí)驗(yàn)試件的灰砂比均為1:1，水灰比相同;丙乳砂漿的丙乳摻入量為水泥重量的30%。
