【概   述】

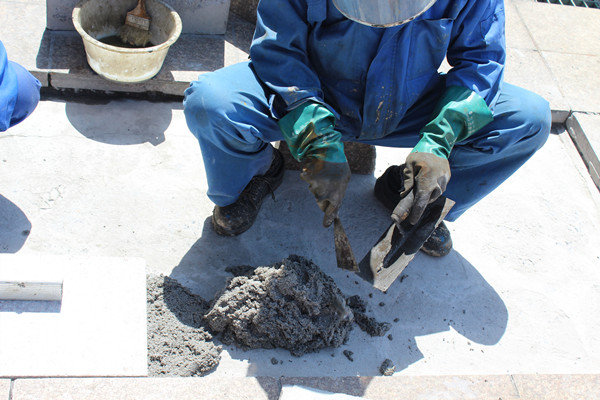

       常溫固化水性環(huán)氧砂漿由水性環(huán)氧樹(shù)脂和水性環(huán)氧固化劑組成，通過(guò)合理的選擇水性環(huán)氧樹(shù)脂和水性環(huán)氧固化劑可配制各種優(yōu)異的產(chǎn)品。雙組分水性環(huán)氧的選擇主要從下面三個(gè)方面考慮：固化性能、應(yīng)用性能、成本核算。

【固化性能】

       水性環(huán)氧體系是一種分散相結(jié)構(gòu)，由水性環(huán)氧樹(shù)脂、水性環(huán)氧固化劑、水等多相組成，其成膜機(jī)理不同于一般的聚合物乳液涂料如丙烯酸乳液的成膜（凝結(jié)成膜，物理過(guò)程），同時(shí)與溶劑型環(huán)氧涂料的成膜也不完全相同，在溶劑型環(huán)氧體系中，環(huán)氧樹(shù)脂和固化劑均以分子形式溶解在有機(jī)溶劑中，形成的體系是均相的，固化反應(yīng)在分子之間進(jìn)行，因而固化反應(yīng)進(jìn)行得比較完全，所形成的固化物也是均相的。

 【 固化機(jī)理】水性環(huán)氧為多相體系，環(huán)氧樹(shù)脂和固化劑以分散相形式分散在水相中，交聯(lián)固化過(guò)程是在水分蒸發(fā)的過(guò)程中微粒之間的相互滲透內(nèi)部擴(kuò)散交聯(lián)反應(yīng)過(guò)程，因此水性環(huán)氧的固化程度取決于以下四個(gè)因素：

      a)相容性：水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑的相容性越好，越有利于固化劑微粒與環(huán)氧樹(shù)脂微粒相互內(nèi)部擴(kuò)散，有利于固化反應(yīng)的進(jìn)行；

      b)粒徑：粒徑較小時(shí)，水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑分散相粒子能夠較充分地相互滲透到內(nèi)核從而達(dá)到較完全的固化程度；

      c)親水親油平衡值：水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑的親水親油平衡值接近，在水相中達(dá)到一致的共存狀態(tài)，如果差異較大，親水性較強(qiáng)的組分會(huì)逐漸聚集于水相中，從而導(dǎo)致樹(shù)脂相和固化劑相分離；

      d)分散均勻程度：在多相分離的狀態(tài)下，只有通過(guò)一定的機(jī)械攪拌作用， 才能將樹(shù)脂相和固化劑相越均勻分布于水相中； （環(huán)氧在應(yīng)用中攪拌混合均勻非常重要）（有些朋友在使用油性環(huán)氧過(guò)程中認(rèn)為只要簡(jiǎn)單攪拌甚至不攪拌涂膜也能干，其實(shí)這存在很大的誤區(qū)，因?yàn)樗褂玫挠托原h(huán)氧是由固體環(huán)氧溶解而成如75％的E－20，即使不加固化劑，溶劑揮發(fā)后可形成很硬的干膜狀態(tài)，但這種干膜是未經(jīng)固化劑交聯(lián)固化的，受熱后變成液態(tài)，干膜毫無(wú)性能可言）

 【 評(píng)定方法】對(duì)于水性環(huán)氧體系固化性能的評(píng)定，如果有條件，可以借助電子顯微鏡（TEM）、原子力顯微鏡(AFM) 等技術(shù)掃描方法觀察水性環(huán)氧體系固化過(guò)程來(lái)評(píng)定所選擇的體系，同時(shí)可通過(guò)一系列簡(jiǎn)單的試驗(yàn)方法來(lái)評(píng)定水性環(huán)氧體系固化性能。

       a)將水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑按給定的配比混合于一次性透明杯子，使用攪拌棒攪拌混合均勻，必須形成均勻一致的乳白色流體。如果體系混合后產(chǎn)生結(jié)塊、顆粒等破乳現(xiàn)象，則表明不相容；

       b）將混合體系刮至杯子壁上對(duì)光觀測(cè)，看是否能看到藍(lán)光（藍(lán)光波長(zhǎng)較短），如果容易看到，則表明混合體系粒徑達(dá)到較小水平；
