環(huán)氧樹脂砂漿

一種用于嚴(yán)酷環(huán)境的混凝土修補(bǔ)和加固施工的專用材料。

適用于水工建筑抗沖磨損、抗氣蝕、抗凍 修復(fù)；化工廠、碼頭、橋梁、涵洞、機(jī)場跑道等混凝土修補(bǔ)。

具有高強(qiáng)度，高粘接力，韌性好，良好的抗沖擊、防 應(yīng)用范圍 混凝土結(jié)構(gòu)缺損、蜂窩、麻面的修補(bǔ)與加固； 水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復(fù)與保護(hù)； 化工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)； 公路、橋梁等主要受力構(gòu)件的修補(bǔ)與加強(qiáng)； 機(jī)場跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)； 混凝土管道表面缺陷和連接處的快速封閉粘結(jié)； 車間、倉庫等地面的磨損修復(fù)； 預(yù)制構(gòu)件裝配縫隙的灌注修補(bǔ)。

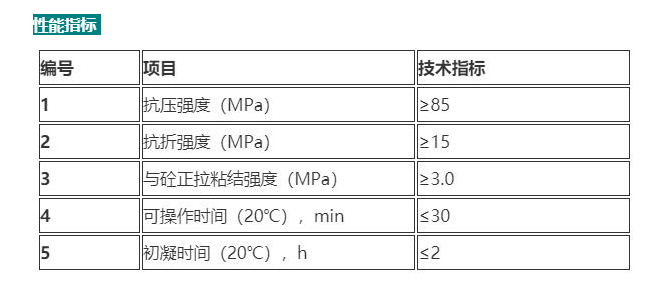

 產(chǎn)品特點(diǎn) 抗沖擊，耐振動，抗壓強(qiáng)度高； 對舊混凝土基層有良好的粘結(jié)力； 可潮濕基層粘接，*

使用方法 1、基層要求及處理 打磨去除混凝土基層表面的疏松層，露出堅實(shí)骨料，徹底掃凈表面浮灰，基層要求堅固，干燥；無貫通寬裂縫。

2、材料配制 環(huán)氧膠液配比：環(huán)氧甲組份 ：環(huán)氧乙組份=4：1（重量比）； 環(huán)氧砂漿配比：環(huán)氧甲組份 ：環(huán)氧乙組份：環(huán)氧粉料=4：1：20（重量比），根據(jù)氣溫、立面或平面施工調(diào)整Z90粉料用量； 甲、乙組份取料容器分開使用，每次配料不宜過多，隨配隨用，30分鐘內(nèi)用完。

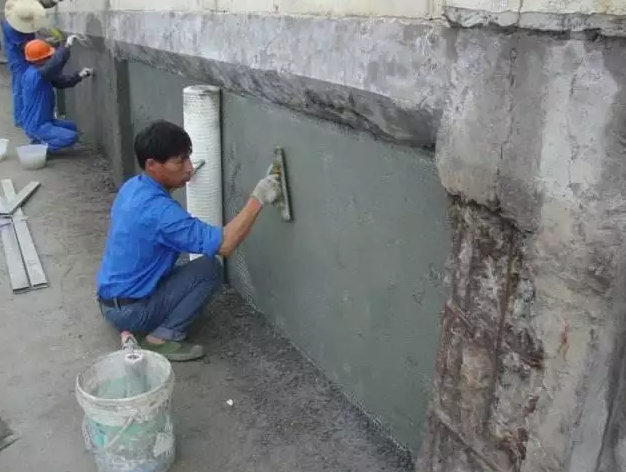

 3、施工 涂刷膠液：將配制好的環(huán)氧膠液攪拌均勻，采取輥涂或刷涂的方法，在處理好的基層上涂刷均勻，厚薄一致，確保完全涂滿基層。 據(jù)氣溫初凝后）可以進(jìn)行下道工序； 壓抹砂漿：在膠液涂刷后表面變粘（ 手觸膠液有拉絲現(xiàn)象）后, 立即壓抹配制好的環(huán)氧砂漿，同時壓實(shí)收光；

養(yǎng)護(hù)：干燥養(yǎng)護(hù)7天，可使用。 包裝貯存 用量：6kg/m2左右（以結(jié)合層厚度3mm計）；

包裝：環(huán)氧甲組10kg/桶，環(huán)氧乙組2.5kg/桶，環(huán)氧粉料25kg/袋；

貯存：貯存于5℃以上干燥陰涼處，保質(zhì)期未開封為12個月。
